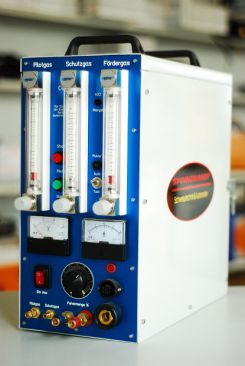

Die Bilder  zeigen verschiedene Varianten des Vorschaltgerätes.

Das Vorschaltgerät ist mittels eines Verbindungsschlauchpaketes mit einer hochwertigen Wig Stromquelle gekoppelt und hat folgende Aufgaben:

• Bereitstellung und Einstellung des Pilotstromkreises. Die Hauptparameter des Pilotstromkreises Strom und Spannung werden je nach gewünschter Variante entweder über dreistellige digitale oder analoge Messanzeigen dargestellt. Sie sind sehr wichtig denn sie geben einen direkten Hinweis über den Zustand und die Einstellung des Plasmabrenners.
• Einstellung und Anzeige des Pilotgases, Schutzgases und Pulverfördergases über jeweils ein Gasmengenmessröhrchen mit Schwebekugel, sogenannte einstellbare Flowmeter
• Im Vorschaltgerät befindet sich die Steuerung für die Pulverfördereinheit. Die Drehzahl des Pulverförderrades und somit die Pulvermenge kann mittels eines Potentiometers mit präziser Skala oder Digitalpotenziometer im Bereich von 0-100% genau eingestellt werden.
• Ein im Vorschaltgerät befindlicher Wasser Durchflusswächter prüft die Funktionalität des Kühlkreislaufes und stoppt sofort den Pilotstromkreis sobald kein Kühlwasser mehr durch den Plasmabrenner strömt. Eine rot blinkende Melde LED zeigt in diesem Fall Wassermangel an.
• Im unteren Bereich der Alu eloxierten Frontplatte sind die Anschlüsse für das Plasma Pulver Brennerschlauchpaket platziert. Sie sind alle steckbar so dass ein Wechsel des Brennerschlauchpaketes denkbar einfach ist.

Vorteile des modularen Systems:

• leicht transportabel, einfach und schnell zu installieren
• gute und schnelle Übersicht der Einstellparameter und Einstellmöglichkeit auch während des Betriebes.
• Kann beim mechanisierten Einsatz komplett mit Brennerschlauchpaket  bewegt werden.  (Montage in unmittelbarer Nähe des Brenners möglich).

Im Folgenden die wichtigsten Technischen Daten des Vorschaltgerätes Plasmapilot PS 20/300A.

Leerlaufspannung / U0 : 90VDC

Pilot Lichtbogenstrom : einstellbar von 5ADC – 120ADC bei 100% ED

Netzanschluß : 1phasig; 230V; 16A; 50/60Hz; PE

Eingang Rückseitig : Verbindungsschlauchpaket wassergekühlt zu Wig- Stromquelle

Einschaltdauer : 100% bei 300A Schweißstrom

Schutzart : IP23

Gewicht : 16Kg ohne Brennerschlauchpaket

Maße mm (HxBxT) :400x520x180
